Arkhia, un système géoradar de 65 mètres

Un système unique conçu pour la prospection géoradar à grande échelle. 65 mètres de largeur, antennes multi-fréquences, traction agricole.

Principe

Arkhia déploie une structure rigide de 65 mètres équipée d’un réseau dense d’antennes géoradar ; elle enregistre des profils continus sur plusieurs dizaines d’hectares par jour. Le géoradar émet de brèves impulsions électromagnétiques dans le sol et reçoit leurs échos : chaque structure enfouie renvoie un signal caractéristique, qui permet de la cartographier sans aucune fouille.

Un réseau de 214 paires d’antennes

a) Schéma de principe

Figure 1. Exemple d’emplacement des paires d’antennes papillon (Tx/Rx) sur les deux longerons d’Arkhia : 130 paires en haute fréquence, 84 paires en basse fréquence, soit 214 paires actives sur 65 mètres d’envergure.

b) Donnée géoradar brute

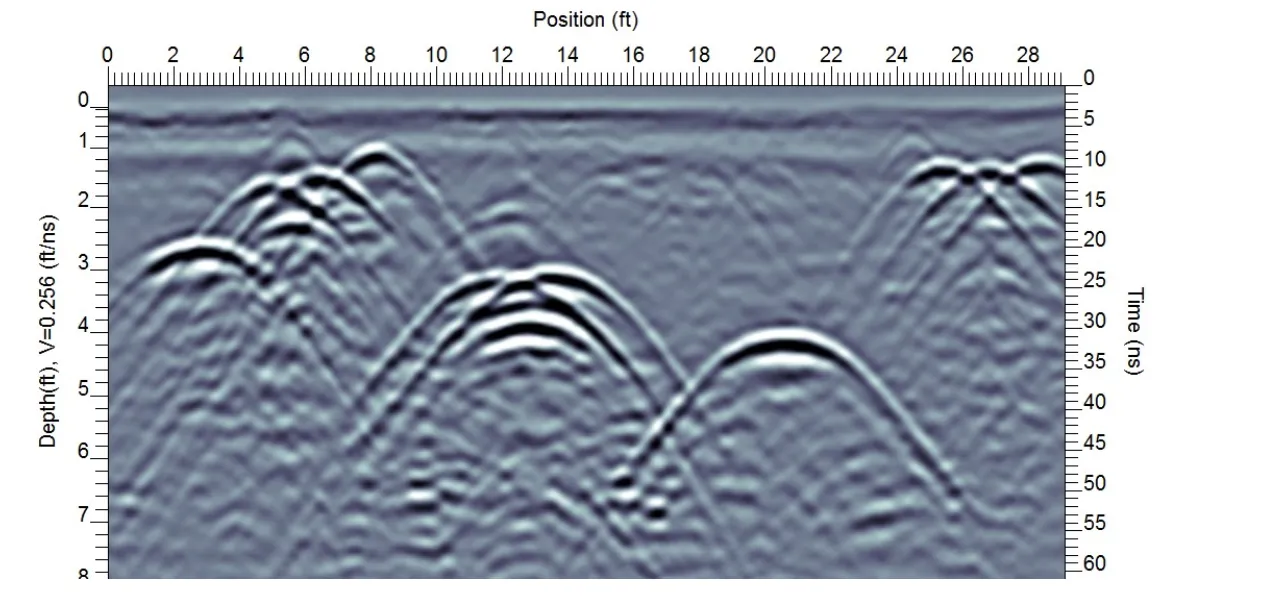

Section transversale d’une acquisition géoradar montrant des hyperboles de réflexion — Figure 2. Des cibles multiples créent de nombreuses réponses hyperboliques caractéristiques.

Une structure composite

Pour atteindre 65 mètres d’envergure tout en restant tractable, la structure est réalisée en composite à fibre de verre (GFRP) : légère, rigide et insensible aux interférences électromagnétiques, un atout essentiel pour un instrument radar.

Figure 3. Détail d’un nœud d’assemblage de la structure composite en fibre de verre (GFRP) : tubes pultrudés, gousset triangulé et boulonnerie inox.

Une prospection robotisée

Pour couvrir de vastes surfaces, le système est conçu pour être tracté par des tracteurs autonomes de nouvelle génération, à l’image des robots agricoles aujourd’hui déployés dans les champs.

L’agriculture de précision rencontre l’archéologie : un balayage régulier, reproductible, à l’échelle du paysage, afin de soutenir les archéologues.

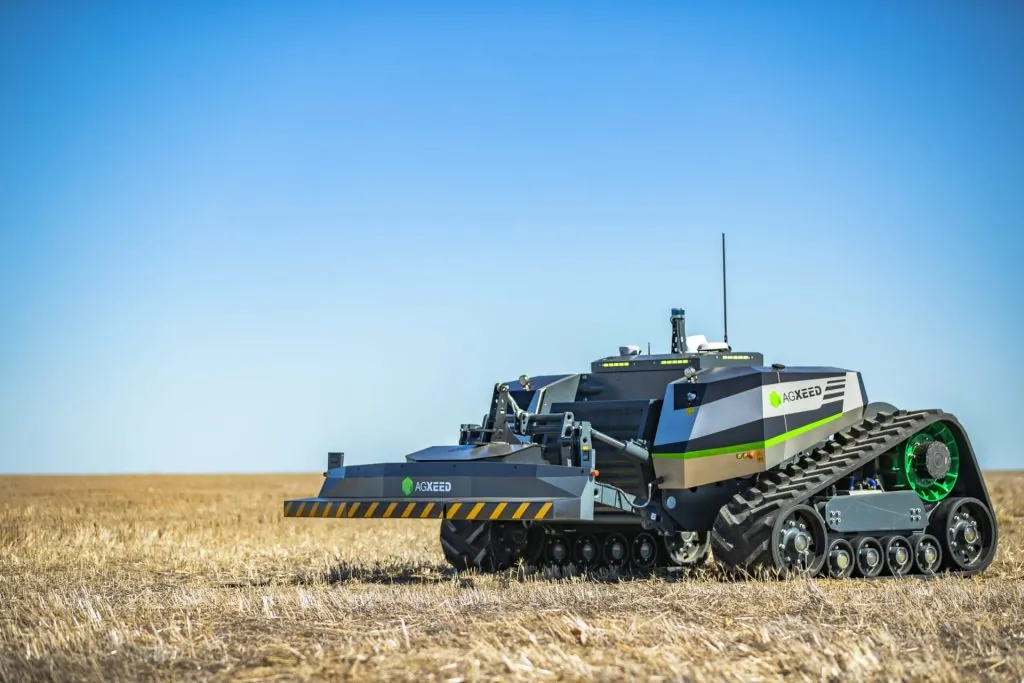

Tracteur autonome AgXeed T2 5-SERIES dans un champ — AgXeed T2 5-SERIES, www.agxeed.com
